5 клас 27.11.2023 (2 години) Пиляння поздовжене, поперечне, змішане
5 клас 27.11.2023 (2 години)
ТЕМА: Пиляння
поздовжене, поперечне, змішане
I. Актуалізація опорних знань
1. Який технологічний процес називають пилянням
2. Чому зубці пилки роблять у формі клина?
II. Вивчення нового матеріалу.
Пиляння деревини —
процес закритого розрізання її на частини з утворенням між ними пропилу. Пропил
обмежений трьома гранями: нижньою (дном) і двома боковими. Пиляння здійснюється
ручними і електрифікованими пилками, а також на криглопилкових верстатах.
Криглопилкові верстати
призначені для поздовжнього і поперечного розпилювання, а також для
розпилювання під кутом до волокон.
На
рисунку зображено універсальний криглопилковий верстат
Ц-5.
Пилковий вал приводиться в дію клинопасовою передачею від
електродвигуна. Робочий стіл верстата призначений для переміщення на ньому
заготовки під час обробки. Для безпечної роботи на верстаті встановлені кожухта
верхня огорожа . За допомогою маховичка підйомного механізму супорт робочого
стола можна переміщувати у вертикальному напрямі.
Для ручного пиляння
застосовують багаторізцеві інструменти — пилки.
Найбільш поширений в столярній справі інструмент – столярна
ножівка. Окрім цього, до основних ножівок, які використовують у
столярній справі, належать і вузька ножівка та обушкова пилка.
Мал. 1. Види ножівок: а – столярна;
б – вузька; в – обушкова пилка
Западини між зубцями називають пазухами. Розміри зубців залежать від
їх висоти і кроку. Кожен зубець (різень) пилки має три різальні кромки: передню
(коротку) і дві бічні (довгі).
Під час обробки деревини розрізняють два найбільш типові види різання: упоперек і вздовж волокон. Поперечне різання характерне тим, що різець рухається в напрямі, перпендикулярному до волокон деревини. При цьому стружка утворюється у вигляді слабо зв’язаних між собою елементів, які зазвичай розсипаються на частини. Поздовжнє різання - це відокремлення деревини, за якого різець рухається вздовж волокон, причому утворювана стружка може надламуватися, мати чітко виражені елементи.
Зубці пилок також мають різну форму. Для поздовжнього
пиляння застосовують пилки з косокутними зубцями (40–50°); для поперечного – із зубцями у вигляді
рівнобедреного або рівностороннього трикутника (60–70°); для змішаного (пиляння по кривих лініях) – із зубцями у вигляді
прямокутного трикутника (50–60°). Чим твердіша деревина, тим більший потрібен
кут загострення. Під час різання пилками в пропилі утворюється тирса, що
скупчується в пазухах зубців. У процесі різання деревини м'яких порід пазухи і
кроки завжди більші, ніж при різанні твердих порід, бо за робочий хід пилки в
м'якій породі знімається значно більше деревини.
Залежно від
виду різання застосовують такі кути різання: для поздовжнього – до 80°, для
змішаного – до 90°, для поперечного – понад 90°.
Послідовність
виконання пиляння

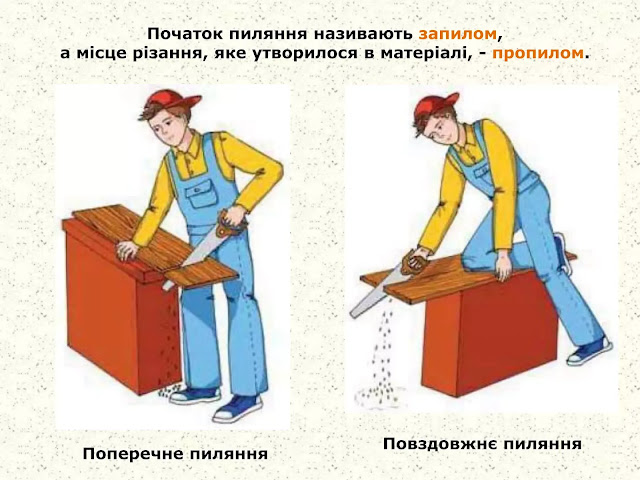

Поперечне пиляння слід виконувати при
горизонтальному кріпленні заготовки. Для кріплення дерев’яної заготовки (дошка,
брусок, рейка тощо) на верстаку чи на кришці стола потрібно використовувати
струбцину. При цьому лінія розмітки повинна перебувати за межами кришки з
певним запасом 50…70 мм.
Під час пиляння правою рукою
тримають ручку ножівки, а лівою притримують деревину і притискають її до
заздалегідь підготовленого упора. Якщо учень лівша, принцип роботи
віддзеркалюється, зокрема й кріплення заготовок.
Пиляння починають із
запилювання. Найбільш безпечно виконувати запилювання, використовуючи
направляючий брусок. Надалі запилювання здійснюють легким рухом ножівки “на
себе”. Оптимальною вважається глибина запилювання близько 5 мм. Для отримання
заданого прямолінійного пиляння потрібно розмістити ножівку так, щоб полотно
зберігало вертикальне положення. У кінці пиляння потрібно дещо послабити натиск
пилки на деревину і лівою (правою) рукою притримати частину заготовки, яку
відпилюють, щоб запобігти відколюванню деревини і падінню заготовки.
Поздовжнє пиляння деревини можна виконувати при
горизонтальному та вертикальному кріпленні матеріалу. При горизонтальному
пилянні деревину кріплять струбциною так, щоб частина заготовки, яка підлягає
відпилюванню, виходила за межі кришки верстака (стола) на 20…30 мм
Кріплення
заготовки струбциною: а – струбцина; б – притискна (направляюча) планка
При
поздовжньому пилянні дошку або брусок кладуть горизонтально на верстат і
закріплюють струбциною так, щоб відпилювана частина звисала з верстата. Пилку
тримають вертикально правою рукою за ручку, а лівою – за кінець стояка. Пиляють
трохи натискуючи на пилку при русі її вниз; при холостому русі пилки вгору
зубці пилки відводять від дна пропилу. При затискуванні пилки стінками пропилу
в нього вставляють клинок. Для розпилювання довгих дощок уздовж волокон
застосовують верстатні підставки.
Пиляти вздовж волокон можна і при
вертикальному закріпленні матеріалу у верстаті. Пилку ставлять на риску і
повільними короткими рухами до себе роблять запил. Після утворення запилу
пиляють на всю довжину полотна пилки, тримаючи пилку в правій руці, а лівою
підтримують розпилюваний матеріал. Рух пилки має бути горизонтальним. Корпус і
ліва рука в процесі пиляння мають бути майже нерухомі. Процес різання відбувається при русі пилки від
себе. При всіх видах пиляння натиск на полотно має бути рівномірним. Надмірний
натиск призводить до скривлення пропилу, а іноді й до полому пилки.
Контроль якості пиляння деревини здійснюють вимірювальним
інструментом. Відхилення величини кута між кромкою і пластю можна перевірити
кутником, єрунком або малкою; викривлення пропилу — на око або прикладанням
лінійки до оброблюваної поверхні; ворсистість, відколювання трісок — на око.
III. Контрольні запитання для закріплення:
1. Що називають пилянням?
2. Що являє собою пила?
3. Які є параметри зуба?
4. Яка форма зуба для поперечного пиляння?
5. Опишіть процес повздовжнього пиляння?
6. Опишіть процес поперечного пиляння?
7. Яка техніка безпеки під час пиляння?
IV. Домашнє завдання.
Опрацювати теоретичний матеріал. За бажанням можна передивитися відеролік. Посилання тут: 👇
https://www.youtube.com/watch?v=uEsn3ODb5lo
