Тема: Дріт як конструкційний матеріал. Робота з дротом.

Із дроту можна виготовити багато різних корисних виробів. Зазвичай заводи випускають дріт у бухтах. Для виготовлення виробу необхідно відрізати (відкусити) заготовку потрібної довжини. Виконують зазначену технологічну операцію за допомогою кусачок. Залежно від товщини дроту, який потрібно відкусити, промисловість випускає різні види кусачок

Для відкушування дроту з алюмінію або міді використовують пасатижі. Це багатофункціональний слюсарний інструмент, за допомогою якого можна різати м’який дріт різного діаметра, затискувати невеликі деталі, обтискувати (ущільнювати) місця з’єднань дротів, згинати дріт, листовий метал тощо.



Види кусачок для різання стального дроту: а - діаметром до 5 мм; б - діаметром до 3 мм; в - діаметром понад 8 мм

При різанні дроту пасатижями чи кусачками їх тримають правою рукою, охоплюючи рукоятки чотирма пальцями. Утримуючи дріт лівою рукою, його розміщують між різальними кромками, направляючи верхнє лезо точно по лінії розмітки, яка при різанні повинна бути видимою і залишатися на заготовці як припуск для подальшої її обробки. Потім, стискуючи рукоятки кусачок усіма пальцями, крім мізинця або вказівного, які слугують для відведення на необхідний кут нижньої рукоятки, виконують різання, яке завершують хваткою ручок усіма пальцями.

Сталевий дріт поділяють на шматки, надпилюючи його ребром напилка та ламаючи.

Але, перш ніж розпочати роботу, відокремлений шматок дроту потрібно випрямити. Застосовують різні прийоми виконання цієї технологічної операції.

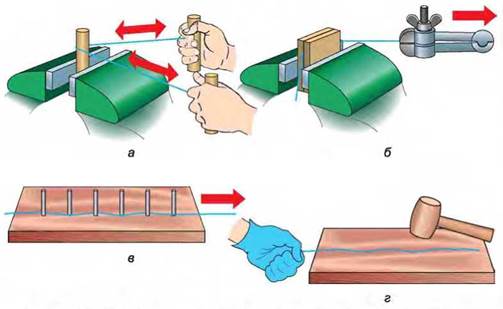

М’який дріт з міді та алюмінію діаметром до 3 мм можна випрямляти шляхом його переміщення з натягом навколо циліндричної оправки або між двома стиснутими дерев’яними брусками чи між забитими в ряд у дерев’яну дошку цвяхами або киянкою на дерев’яній підставці.

Стальний дріт випрямляють киянкою на стальній або чавунній плиті або молотком на дерев’яній підставці. Для цього на стільницю верстака кладуть дерев’яну плиту, розміщують на ній дріт випуклостями вгору і наносять легкі удари по викривленнях.

Випрямлення розпочинають від середини заготовки, спочатку до одного кінця, а потім беруть за протилежну частину заготовки і виконують таку саму технологічну операцію.

Випрямляти дріт слюсарним молотком на металевій поверхні не можна, оскільки заготовка від цього розплескується, тобто пошкоджується.

Короткі заготовки можна також випрямляти за допомогою пасатижів та плоскогубців. Залежно від призначення плоскогубці мають різну конструкцію. Плоскогубці з плоскими носками застосовують для фіксації плоских, круглих предметів, випрямлення та гнуття заготовок тощо, а з відігнутими - для роботи у важкодоступних місцях.

Після вирівнювання заготовки приступають до конструювання виробу. Цей процес складається з аналогічних етапів, що й конструювання виробів з тонколистового металу. Насамперед визначають призначення виробу, його форму, розміри конструктивних елементів та виробу в цілому, матеріал, з якого передбачається його виготовлення тощо. Форму, розміри виробу, інші дані, необхідні для виготовлення виробу та його контролю, зображують на ескізі, технічному рисунку або на кресленні.

Після виконання креслення добирають необхідні матеріали, інструменти та пристосування, відрізають заготовку з припуском на обробку і приступають до виготовлення виробу.

Деталі складної криволінійної та округлої форми виготовляють за допомогою круглогубців.

Так, наприклад, можна виготовити кільце.

Для виготовлення кілець спіральні витки намотують на циліндричні стрижні. Стрижень з одним кінцем дроту затискають у лещатах, потім, натягуючи дріт, щільно, без пропусків, намотують виток до витка.

Якщо розрізати спіраль, витки розпадуться на кільця.

Під час роботи з дротом потрібно дотримуватися таких правил безпеки праці:

1. Відрізаючи заготовку, не можна підносити дріт близько до обличчя.

2. Працювати дозволяється тільки справним інструментом.

3. Не можна тримати руку, якою утримується заготовка, близько до місця різання або згинання дроту.

4. При виконанні робіт з використанням оправки вона має бути надійно закріплена у слюсарних лещатах.

5. Роботи слід виконувати в окулярах та рукавицях.

Після закінчення роботи

1. Упорядкуй робоче місце, прибери деталі, матеріал, відходи, сміття.

2. Приведи інструменти у справний стан.

3. Старанно прибери робоче місце (стружку не здувай і не змітай руками).

4. Поклади інструменти у відведене для них місце.

НОВІ ПОНЯТТЯ:

гострозубці, круглогубці, пасатижі.

Гострозубці — щипці, якими прорізують (відкушують) дріт.

Круглогубці — щипці з круглими кінцями робочої частини, якими загинають дріт, роблять з нього кільця.

Пасатижі — універсальні кліщі, що об’єднують у собі плоскогубці, гострозубці.

Плоскогубці — щипці з плоскими кінцями (губками) робочої частини, якими згинають, скручують місця з’єднання дроту.

ПИТАННЯ ДЛЯ ЗАКРІПЛЕННЯ

1. Назви інструменти, за допомогою яких виготовляють вироби з дроту.

2. Чим відрізняються плоскогубці від круглогубців?

3. Назви способи випрямлення дроту.

4. Як випрямляють м’який дріт діаметром понад 3 мм?

5. У чому подібність і відмінність кусачок і ножиць?

6. З якої технологічної операції розпочинається виготовлення виробу?

      7. Що спільного та в чому відмінність між розміткою виробів з тонколистового металу та дроту?

      8. Яких правил безпеки необхідно додержуватися при виготовленні виробів із     дроту?

Тестові завдання

1. Як називається слюсарна операція, у ході якої заготовці з дроту надають потрібної форми?

• А склепування
• Б випрямлення
• В гнуття
• Г правильні всі відповіді
• Д правильної відповіді немає

2. Яка технологічна операція передує гнуттю дроту?

• А випрямлення
• Б шліфування
• В розмічання
• Г полірування
• Д клепання

3. Який засіб праці застосовують для розмічання дроту з м’якого металу?

• А рисувалку
• Б крейду
• В олівець
• Г будь-який з перелічених
• Д правильної відповіді немає

4. Який засіб праці застосовують для розмічання сталевого дроту?

• А рисувалку
• Б крейду
• В олівець
• Г будь-який з перелічених
• Д правильної відповіді немає

5. Як повинна бути розміщена лінія розмітки на заготовці з дроту при її закріпленні в лещатах для згинання під прямим кутом?

• А на рівні нагубників
• Б на 1...2 мм вище від рівня нагубників
• В на 1...2 мм нижче від рівня нагубників

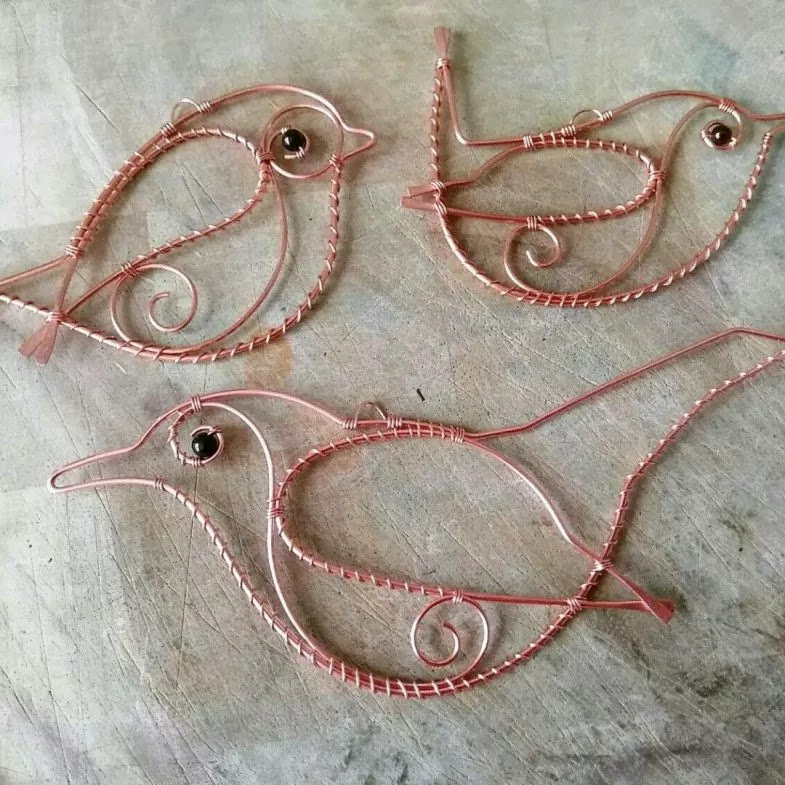

                              За бажанням спробуйте виготовити поробку з дроту.
