5 клас. 11.09.2023 Основні лінії креслення.
5 клас 11.09.2023
ТЕМА: Основні лінії креслення.
I. Актуалізація опорних знань
Для чого існують єдині правила виконання креслень та вимоги до їх оформлення.
II. Вивчення нового матеріалу
1. Загальні правила нанесення розмірів. Габаритні розміри.

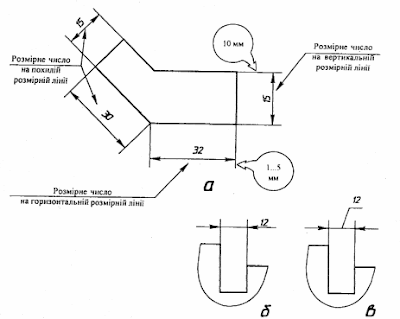

Розміри на кресленнях
позначаються за допомогою виносної та розмірної лінії,
розмірного числа. Виносна лінія виходить за стрілку на 1-5 мм.
Стрілочка повинна дотикатися до виносної лінії. Якщо стрілочка перекриває
контурні лінії то лінії розривають, щоб показати стрілочку. Розмірні лінії
повинні розміщуватися паралельно до контуру деталі. При малій відстані між
виносними лініями стрілки розміщують ззовні.
Габаритний розмір – це розмір, який визначає граничні зовнішні чи внутрішні обриси виробу. Визначаються габаритні розміри за висотою, довжиною та шириною.
Розмірна лінія розміщується на відстані приблизно 10 мм
від контуру деталі. Розмірне число пишеться над розмірною лінією. Якщо розмірна
лінія вертикальна, то розмірне число пишеться зліва від лінії.
2. Нанесення розмірів отворів, скруглень, квадратів,
товщини.
Розміри кола наносять зі значком діаметра. Розмірна лінія повинна
проходити через центр кола. Якщо використовують виносні лінії то розмірна лінія
повинна бути паралельна до центрової лінії.
Різні варіанти нанесення розмірів кола.
Радіуси наносять з позначенням R. Розмірна лінія має лише одну стрілку та
проходить через центр дуги.
При великій кількості однакових елементів (найчастіше отворів) вказують
кількість отворів та діаметр отвору. Відстань між отворами позначають як
відстані між центрами отворів.
III. Практична робота.
На листку в клітинку виконати зображення деталі згідно з варіантом (на вибір, а можно і декілька) та
нанести розміри.

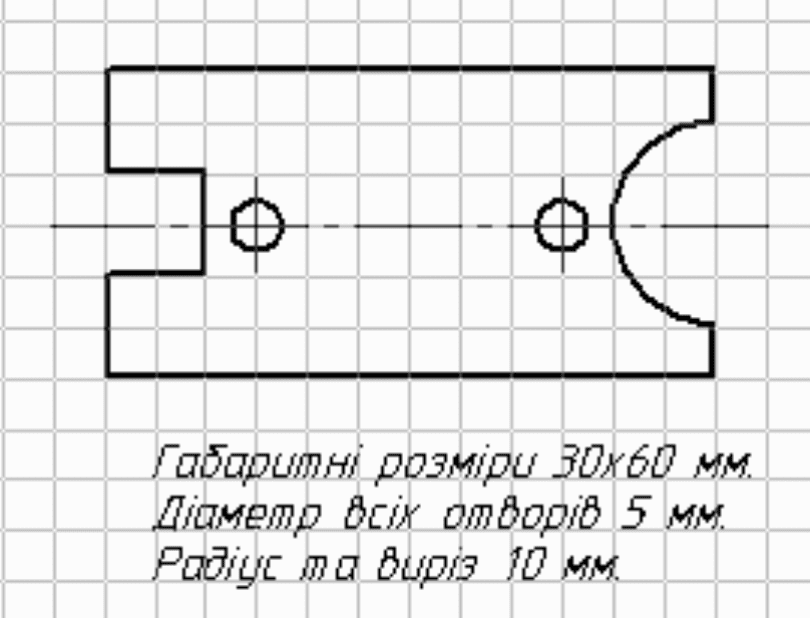

Варіанти для
практичного завдання
Відповіді надсилайте на пошту: irina.kefala@gmail.com
Не забувайте вказувати прізвище, клас і число виконаної роботи.
