Тема. Різання листового металу та сортового прокату.
I. Актуалізація опорних знань
- Які профілі прокату металу ви знаєте?
- З якої технологічної операції починають обробку металу?
- Яким інструментом можна різати папір? Деревину? Тонколистовий метал? Дріт?
II. Знайомство з новим матеріалом
Різання – це технологічна операція розділення металу на частини певних розмірів і форм. Різання використовують для отримання заготовок, прорізів та отворів у заготовках. Різання це відділення частин заготовок від сортового або листового металу. Різання виконують як зі зняттям стружки, так і без зняття. Різання зі зняттям стружки здійснюють ручною ножівкою, на ножівкових, кругло пиляльних, токарно-відрізних верстатах, а може бути газове, дугове тощо. Без зняття стружки матеріали розрізують ручними важільними і механічними ножицями, гострозубцями, труборізами, прес-ножицями у штампах. До різання належить також надрізування металу.

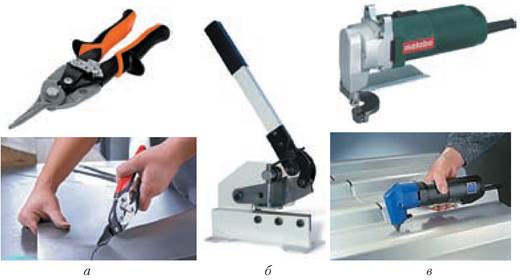

Ножиці для різання металу: а) ручні; б) важільні; в) електрифіковані
Різання металу та сортового прокату: способи та призначення
Спосіб
Призначення
Розпилювання ножівками, стрічковими і дисковими пилками
Різання сортового прокату
Різання ножицями
Різання листового прокату
Різання на металорізальних верстатах (токарних, фрезерних та ін.)
Виконання різноманітних токарних і фрезерувальних операцій
Анодно-механічне, електроіскрове й лазерне різання
Різання високоміцних матеріалів зі складним і точним контуром та ін.
Ацетиленокисневе різання
Різання заготовок значної товщини з вуглецевої сталі
Звичайні ручні ножиці застосовують для різання стальних листів завтовшки 0,5 -1 мм і листів з кольорових металів завтовшки до 1,5 мм. Їх виготовляють з прямими і кривими різальними лезами.
За розміщенням різальної кромки лез ручні ножиці поділяють на праві та ліві.
Ліві – ножиці, у яких на різальній частині кожної
половини скіс розташовано з лівого боку. Ними ріжуть по правій кромці виробу
проти годинникової стрілки.
Праві – ножиці у яких скіс на різальній частині кожної
половини знаходиться з правого боку. Ними ріжуть по лівій кромці виробу у
напрямі за годинниковою стрілкою.
У процесі різання не слід
розкривати леза ножиць на великий кут, бо при цьому леза будуть виштовхувати, а
не різати метал. Леза ножиць треба розкривати приблизно на 2/3 їх довжини.
Для усунення засічок і задирок під час переміщення лез ножиць
вперед по розмічальній рисці треба, щоб площини лез притискувались до площини
розрізу і йшли по розмітці. Різальні кромки лез повинні бути добре заточені, а
різальні поверхні (площини) — правильно відрегульовані і закріплені на осі.
Ножиці звичайно перевіряють розрізуванням паперу: добре заточені і
відрегульовані ножиці повинні різати папір. Розрізати розмічений лист слід так,
щоб розмічальна риска знаходилася в полі зору. Тому різання листового металу по
прямій лінії і по кривій (кола і закруглення) без різких поворотів провадиться
правими ножицями.
Розрізування металу важільними ножицями.
Ручне розрізування металу
виконується також на важільних ножицях: стулових, махових з зубчастою рейкою і
інших типів.
Стулові
ножиці на відміну від
ручних виготовляються великих розмірів. Вони мають одну загнуту рукоятку з
загостреним кінцем для кріплення до товстої дошки або до верстака, а другу,
подовжену, для роботи рукою. Стулові ножиці стійкі в роботі і дають значну
вільність рукам слюсаря. Ними розрізують листи завтовшки 2—3 мм.
Важільні
махові ножиці складаються з
вертикальних чавунних стояків і змонтованого
на них металевого стола. У правій поздовжній боковій площині стола нерухомо закріплений
нижній різальний ніж; верхній ніж установлений на маховому важелі, посадженому
на вісь. Щоб запобігти самоопусканню махового важеля на хвостовій його частині
установлено противагу.
Розрізувати листовий метал важільними маховими ножицями
типу И-37 можна за розміткою і з допомогою упора. Для розрізування за розміткою
лист укладають на столі так, щоб розмічальна риска збіглася з лезом нижнього
ножа. Притиснувши потім лист притискною планкою З, сильним рухом опускають
важіль з верхнім ножем і «дотискують» його до повного відрізання потрібної частини
листа. Під час розрізування листа з допомогою упора (без розмічання) ширину
відрізуваної штаби регулюють пересувною упорною планкою.
Довжина розрізуваного ножицями листа може бути досить
великою, через те що ножиці допускають переміщення листа вздовж ножів.
Різання
ножівкою
Ножівка – інструмент для різання листів штабового круглого та профільного металу, а також для прорізування шліців, пазів, обрізування й вирішування заготовок по контуру та інших робіт.
Ручна ножівка складається з рамки та ножівкового полотна. На
одному кінці рамки є нерухома головка з хвостовиком і рукояткою, а на іншому
гвинтом і гайкою для натягування полотна. У головках є прорізи у які
встановлюють ножівкове полотно закріплюють шурупами.
Рамки для ножівок виготовляють або суцільними для
ножівкового полотна однієї певної довжини або розсувними, що дає змогу
закріплювати ножівкове полотно різної довжини.
Заготовки з сортового прокату розрізають слюсарної
ножівкою. Основними деталями ножівки є нероз'ємна рамка , ножовочне полотно і
хвостовик з ручкою.
Ножівкове полотно являє собою
тонку смужку з інструментальної сталі з двома отворами на кінцях. На одній або
двох кромках полотна нарізані зуби, що мають нахил в одну сторону. Ножівкове
полотно кріпиться до рамки штифтами і натягується натяжною гайкою. При
цьому зуби повинні бути спрямовані в бік, протилежний ручці. Натяг пиляльного
полотна не повинен бути дуже сильним або дуже слабким, оскільки це може
призвести до його поломки.
Заготовку міцно закріплюють в лещатах і в місці розрізання
роблять невеликий пропил тригранним напилком, щоб полотно не линуло по її
поверхні. Місце розрізання розташовують на відстані 10 ... 15 мм від краю
губок.
Під час роботи потрібно прийняти правильну робочу позу і
тримати ножівку двома руками. При русі ножівки вперед (робочий хід) зуби ріжуть
метал, а при зворотному русі (холостий хід) не ріжуть. Тому при робочому ході
потрібно переміщати ножівку з легким натиском на заготівлю, а при холостому -
без натиску.
Ножівку слід переміщати по заготівлі таким чином, щоб в
розрізанні брала участь вся довжина пиляльного полотна. У цьому випадку знос
полотна буде рівномірним по всій довжині і полотно прослужить довше.
Різати смугової метал легше по вузькій стороні. Проте
товщина смуги не повинна бути менше відстані між трьома зубцями полотна, інакше
зуби поламаються. Якщо ж товщина заготовки менше цієї відстані, то її
закріплюють в лещата між двома дерев'яними брусками і потім розрізають.
Різка
труборізом
Різка труборізом значно
продуктивніше, ніж ножівками. Трубу затискають в притиску обертанням рукоятки
із гвинтом між кутовий виїмкою підстави і сухарем з уступами. Потім на кінець
затиснутою труби в притиску надягають труборіз. Обертаючи рукоятку труборіза
навколо своєї осі, підводять рухливий ролик труборіза до зіткнення зі стінкою
труби. Далі роблять один оборот труборізом навколо труби і перевіряють лінію
різу. Якщо вона одинарна і замкнута, отже, ролики встановлені правильно.
Різання здійснюють так. У встановленого на трубі труборіза повертають рукоятку на 1/2 обороту, підтискаючи рухливий, ролик до поверхні труби так, щоб лінія розмітки збіглася з гострими гранями роликів. Змащують місце різу маслом для охолодження ріжучих крайок роликів. Обертають труборіз навколо труби, переміщаючи рухливий ролик до тих пір, поки стінки труби не будуть повністю прорізані. Довжину відрізаних труб перевіряють лінійкою, а площина зрізу по відношенню до зовнішньої стінки - трикутником.
Трубу при різанні можна затискати в лещатах, які мають
рифлені сухарі. Тонкостінні труби ріжуть труборізом з одним роликом. Труби
товстостінні розрізають труборізом з трьома роликами; труби дуже великих
діаметрів ріжуть труборізом з ланцюгом, на якому укріплено шість роликів.
Наявність декількох роликів дає можливість значно прискорити процес розрізання.
Техніка
безпеки під час різання.
- При роботі слюсарною ножівкою слід перевірити якість
ножівкового полотна та його кріплення.
- Ручка має бути цілою і не спадати з стержня хвостовика.
- Заготовку потрібно міцно затискати в лещатах.
- Підтримувати відрізувані важкі заготовки рукою або
використовувати підставки.
- Міцно кріпити і туго затягувати полотно у рамці.
- Не допускати, щоб з головок затяжного гвинта і хвостовика виступали шплінти, що з’єднують ці головки з полотном.
- У процесі роботи на ножівку не натискати сильно, а
переміщати її прямолінійно і без ривків.
- Щоб запобігати нагріванню полотна ножівки при різанні,
треба змащувати його машинним мастилом.
III. Закріплення матеріалу
- 1. Назвіть основні способи різання металу і сортового прокату.
- 2. Який інструмент застосовують для різання металу?
- 3. Яка будова слюсарної ножівки?
1. Яку технологічну операцію називають різанням?
- А розділення металу або заготовки на частини за допомогою ножівкового полотна
- Б розділення металу або заготовки на частини за допомогою зубила
- В розділення металу або заготовки на частини за допомогою ножиць
- Г розділення металу або заготовки на частини за допомогою різального інструменту
2. Яку технологічну операцію виконують безпосередньо перед різанням листового металу й сортового прокату ручною слюсарною ножівкою?
- А очищення від іржі та бруду
- Б випрямлення
- В розмічання
- Г усі перелічені
- Д правильної відповіді немає
3. З якою метою ножівкову рамку роблять розсувною?
- А для зручного зберігання
- Б для зручного зберігання та перевезення
- В для зручного збирання та розбирання
- Г щоб у ножівку можна було закріплювати полотно різної довжини
4. Ножівкове полотно змащують машинним мастилом:
- А щоб не іржавіло
- Б щоб його було зручно зберігати
- В для зменшення тертя
5. Під час пиляння розріз виходить косим, якщо:
- А сильно натискати на полотно
- Б неправильно закріпити заготовку в лещатах
- В неправильно розмітити заготовку
- Г бути неуважним
Відповіді присилайте на ел. адресу: irina.kefala@gmail.com
Обов'язково фіксуйте дату виконання, клас і своє
прізвище!
